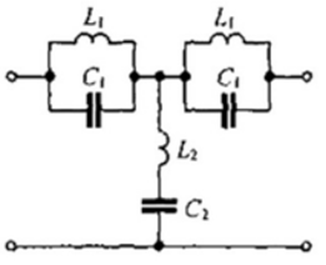

Исходя из приведенного рисунка, фильтр относится к типу…

• фильтр низких частот
• фильтр высоких частот
• полосно-пропускающий фильтр
• полосно-заграждающий фильтр

Другие предметы Университет Фильтры в электрических цепях фильтр низких частот фильтр высоких частот полосно-пропускающий фильтр полосно-заграждающий фильтр теоретические основы электротехники Новый

Чтобы определить, к какому типу относится фильтр, нужно обратить внимание на его характеристики и поведение в зависимости от частоты сигнала. Рассмотрим каждый из типов фильтров:

• Фильтр низких частот (ФНЧ): Пропускает сигналы с низкими частотами и ослабляет сигналы с высокими частотами.
• Фильтр высоких частот (ФВЧ): Пропускает сигналы с высокими частотами и ослабляет сигналы с низкими частотами.
• Полосно-пропускающий фильтр (ППФ): Пропускает сигналы в определённом диапазоне частот и ослабляет сигналы вне этого диапазона.
• Полосно-заграждающий фильтр (ПЗФ): Ослабляет сигналы в определённом диапазоне частот, пропуская сигналы ниже и выше этого диапазона.

Теперь, чтобы правильно классифицировать фильтр, необходимо проанализировать его частотную характеристику, которая обычно представлена в виде графика зависимости амплитуды выходного сигнала от частоты входного сигнала.

1. Если на графике видно, что фильтр пропускает низкие частоты и ослабляет высокие, то это фильтр низких частот.
2. Если фильтр пропускает высокие частоты и ослабляет низкие, то это фильтр высоких частот.
3. Если фильтр пропускает определённый диапазон частот и ослабляет сигналы вне этого диапазона, то это полосно-пропускающий фильтр.
4. Если фильтр ослабляет сигналы в определённом диапазоне частот и пропускает сигналы ниже и выше этого диапазона, то это полосно-заграждающий фильтр.

Теперь, исходя из предоставленного рисунка, вы можете проанализировать частотную характеристику фильтра и определить, к какому типу он относится. Пожалуйста, опишите, что изображено на рисунке, и я помогу вам сделать вывод.
