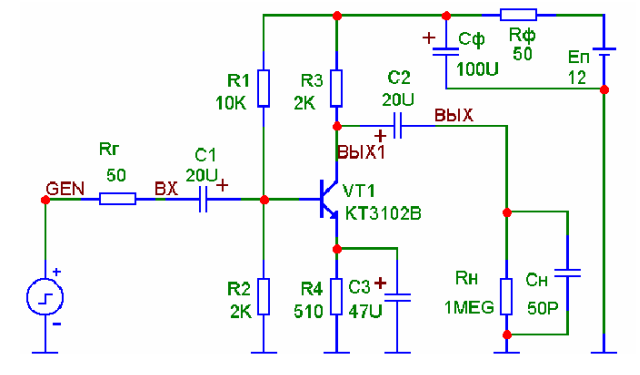

В усилительном каскаде с общим эмиттером (ОЭ) реактивные элементы, которые приводят к спаду амплитудно-частотной характеристики (АЧХ) в области низких частот, включают:

• Конденсатор входной цепи: Обычно используется конденсатор, который соединяет источник сигнала с базой транзистора. Этот конденсатор создает высокочастотный фильтр с входным сопротивлением базового узла. При низких частотах реактивное сопротивление конденсатора увеличивается, что приводит к уменьшению амплитуды сигнала на входе.
• Конденсатор обратной связи: Если в схеме присутствует конденсатор, который соединяет выход каскада с базой транзистора (обратная связь), то он также может влиять на частотные характеристики. При низких частотах его реактивное сопротивление также высоко, что уменьшает обратную связь и, следовательно, снижает усиление.
• Конденсатор на выходе: В некоторых схемах на выходе может быть установлен конденсатор, который служит для разделения постоянного и переменного напряжения. При низких частотах этот конденсатор также создает высокое реактивное сопротивление, что приводит к снижению выходного сигнала.

Таким образом, все эти конденсаторы в схемах усилительных каскадов ОЭ являются реактивными элементами, которые вносят вклад в спад АЧХ в области низких частот. Важно учитывать их влияние при проектировании схемы, чтобы обеспечить необходимую частотную характеристику.
