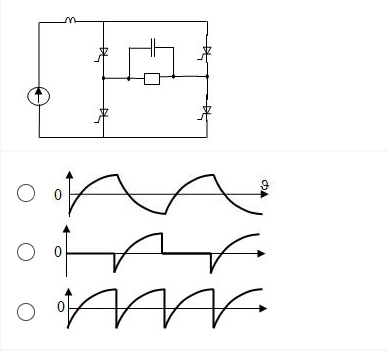

Какой вид имеет кривая напряжения на нагрузке, в схеме?

Другие предметы Университет Кривая напряжения на нагрузке в схемах электроники кривая напряжения нагрузка схема электроника университет Новый

Чтобы определить вид кривой напряжения на нагрузке в электрической схеме, необходимо рассмотреть несколько ключевых факторов, которые влияют на форму этой кривой. Давайте разберем шаги, которые помогут вам определить вид кривой напряжения:

1. Тип источника питания:
   • Если источник питания постоянного тока (DC), напряжение будет постоянным и не изменяется со временем. Кривая будет выглядеть как прямая линия на графике напряжения против времени.
   • Если источник питания переменного тока (AC), напряжение будет изменяться со временем и обычно имеет синусоидальную форму. На графике это будет выглядеть как синусоида.
2. Тип нагрузки:
   • Для резистивной нагрузки кривая напряжения будет совпадать с кривой источника, так как резисторы не искажают форму сигнала.
   • Для индуктивной или емкостной нагрузки возможно фазовое сдвиг между током и напряжением, что может повлиять на форму кривой, но сама форма напряжения не изменится, если источник остается неизменным.
3. Наличие дополнительных компонентов:
   • Компоненты, такие как диоды, транзисторы, выпрямители и фильтры, могут изменять форму напряжения. Например, выпрямитель может преобразовать переменное напряжение в пульсирующее постоянное, изменяя форму кривой.
4. Изучение схемы:
   • Посмотрите на схему и определите, какие компоненты присутствуют и как они соединены. Это поможет предсказать, как они могут повлиять на форму напряжения.

Таким образом, чтобы точно определить вид кривой напряжения на нагрузке, необходимо учитывать тип источника питания, тип нагрузки и наличие дополнительных компонентов в схеме. Каждый из этих факторов может существенно влиять на форму кривой напряжения.
