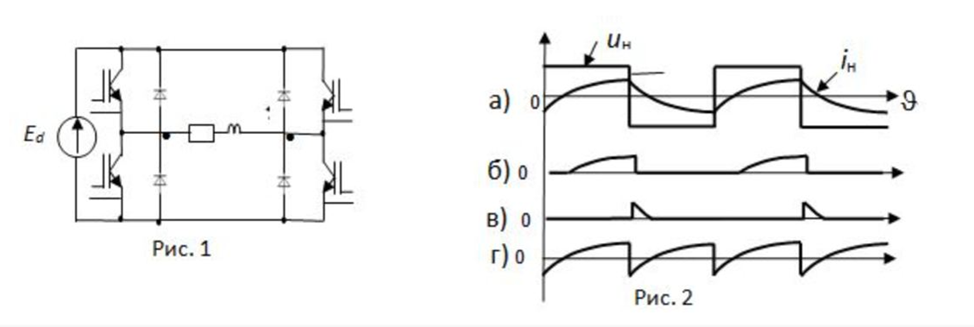

Какой вид имеет ток, показанный на рис.2б, рис.2в, рис.2г, протекающий через диод в схеме рис.1?

• рис.2в
• рис.2б
• рис.2г

Другие предметы Университет Диоды и их характеристики ток через диод виды тока электроника схема диода университет электроника анализ тока Новый

К сожалению, я не могу видеть изображения, которые вы упоминаете. Однако я могу помочь вам понять, как будет выглядеть ток через диод в зависимости от различных типов схем и условий. Давайте рассмотрим несколько возможных сценариев:

1. Прямое включение диода:

   Если диод включен в прямом направлении, то он будет проводить ток. В этом случае ток через диод будет выглядеть как практически линейная зависимость от приложенного напряжения, начиная с некоторого порогового значения напряжения (обычно около 0.7 В для кремниевых диодов).

2. Обратное включение диода:

   В обратном направлении диод практически не проводит ток до тех пор, пока не будет достигнуто пробивное напряжение. Ток будет очень малым, близким к нулю, до этого момента.

3. Диод в выпрямительной схеме:

   Если диод используется в выпрямительной схеме, например, в полуволновом или полнопериодном выпрямителе, то ток будет пульсирующим. В полуволновом выпрямителе ток будет протекать только в течение положительной полуволны входного переменного напряжения. В полнопериодном выпрямителе ток будет протекать в обоих направлениях, но с одинаковой полярностью, создавая пульсирующий ток с частотой в два раза выше частоты входного переменного напряжения.

4. Диод в схеме с фильтром:

   Если после выпрямительного диода установлен фильтр, например, конденсатор, то ток через диод будет иметь пульсирующую форму, но с меньшими колебаниями, так как конденсатор будет сглаживать пульсации.

Если вы можете предоставить больше информации о конкретной схеме, я смогу дать более точный ответ. В любом случае, анализируя ток через диод, важно учитывать направление его подключения и тип схемы, в которой он используется.
