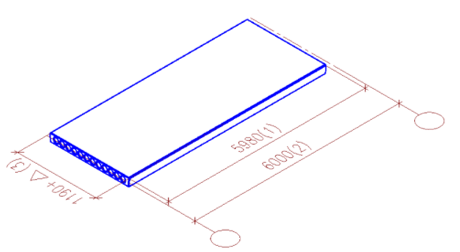

Конструктивный размер на рисунке обозначен цифрой

Другие предметы Университет Конструктивные элементы зданий конструктивный размер архитектура зданий промышленные здания гражданские здания размеры в архитектуре обозначение размеров проектирование зданий чертежи архитектуры учеба в университете архитектурные стандарты Новый

Для того чтобы понять, что такое конструктивный размер и как его обозначают на рисунках, давайте разберем этот вопрос по шагам.

1. Определение конструктивного размера:

   Конструктивный размер - это размер, который определяет геометрические параметры элементов конструкции. Он важен для правильного проектирования и строительства зданий.

2. Обозначение конструктивных размеров:

   На чертежах и рисунках конструктивные размеры обычно обозначаются цифрами. Эти цифры указывают на конкретные величины, которые необходимо учитывать при проектировании.

3. Чтение рисунка:

   Чтобы правильно интерпретировать конструктивный размер, нужно:

   • Посмотреть на обозначение размера, которое чаще всего располагается рядом с соответствующей частью конструкции.
   • Обратить внимание на единицы измерения, которые могут быть указаны рядом с цифрой (например, миллиметры или сантиметры).
   • Понять, что конструктивные размеры могут быть как линейными, так и угловыми, в зависимости от элемента конструкции.
4. Применение конструктивных размеров:

   Зная конструктивные размеры, проектировщики могут:

   • Правильно рассчитать нагрузки на конструкцию.
   • Определить количество необходимых строительных материалов.
   • Обеспечить соответствие проектируемого объекта строительным нормам и правилам.

Таким образом, конструктивный размер, обозначенный цифрой на рисунке, является ключевым элементом для понимания и реализации проекта. Если у вас есть конкретный рисунок или цифра, которую нужно обсудить, пожалуйста, предоставьте эту информацию для более детального анализа.
