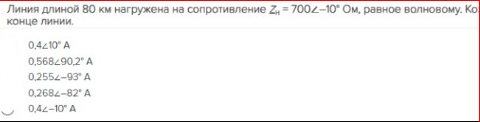

Линия длиной 80 км нагружена на сопротивление Zн = 7004-10° Ом, равное волновому.
конце линии.

• 0.4z10° A
• 0,568z90,2° A
• 0,2552-93' A
• 0,268z-82° A
• 0,42-10" A

Другие предметы Университет Передача электрической энергии по линиям электропередачи электротехника университет сопротивление линии волновое сопротивление длина линии 80 км нагрузки в электротехнике анализ электрических цепей Новый

Для решения данной задачи необходимо проанализировать параметры линии и её нагрузку, а также провести расчёты, связанные с волновыми процессами и отражениями в линии.

Исходные данные:

• Длина линии: 80 км
• Сопротивление нагрузки: Zн = 7004 - 10° Ом
• Токи на конце линии:
  • I1 = 0.4z10° A
  • I2 = 0.568z90,2° A
  • I3 = 0.2552 - 93' A
  • I4 = 0.268z-82° A
  • I5 = 0.42 - 10" A

Теперь мы можем рассмотреть шаги решения:

1. Определение характеристического импеданса линии:

   Характеристический импеданс Z0 линии должен быть известен для дальнейших расчетов. Если он не указан, его можно рассчитать, зная параметры линии (индуктивность и ёмкость).

2. Расчет отраженного и проходящего токов:

   Используя формулы для отражения, можно определить, как токи будут вести себя на нагрузке. Для этого используем формулу отражения:

   Г = (Zн - Z0) / (Zн + Z0),

   где Г - коэффициент отражения, Zн - сопротивление нагрузки, Z0 - характеристический импеданс линии.

3. Определение токов в линии:

   Сначала определим проходящий ток:

   Iп = Iв (1 - Г),

   где Iв - входной ток в линию.

4. Проверка согласования:

   Необходимо убедиться, что линия согласована с нагрузкой. Если коэффициент отражения достаточно мал, то линия считается согласованной.

5. Расчет напряжений:

   Далее можно рассчитать напряжение на нагрузке, используя формулу:

   Uн = Zн * Iн,

   где Iн - ток на нагрузке, который можно найти через проходящий ток и отраженный ток.

После выполнения всех расчетов можно будет получить полное представление о работе линии и её согласовании с нагрузкой. Если у вас есть дополнительные данные или вопросы, пожалуйста, уточните, и я помогу вам с дальнейшими расчетами!
