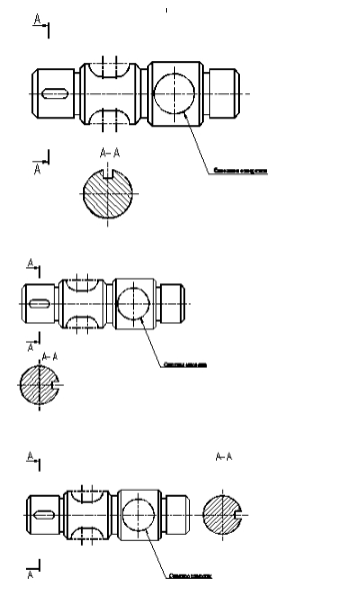

На каком из изображений сечение по плоскости А-А выполнено правильно?

Другие предметы Университет Сечения и разрезы в инженерной графике сечение по плоскости инженерная графика правильное сечение университет изображения сечений Новый

Чтобы определить, на каком из изображений сечение по плоскости А-А выполнено правильно, необходимо следовать нескольким шагам. Давайте разберем процесс анализа сечений:

1. Определите положение плоскости сечения: Посмотрите на обозначение плоскости А-А. Она должна быть четко указана на чертеже. Обычно это линия, которая пересекает объект, показывая, где будет выполнено сечение.
2. Посмотрите на вид сечения: Сечение должно отображать внутренние детали объекта, которые находятся за плоскостью А-А. Это значит, что вы должны видеть контуры и формы, которые соответствуют этому сечению.
3. Сравните детали: Проверьте, совпадают ли размеры и формы деталей на изображении сечения с теми, которые вы видите на других видах объекта (например, на виде сверху или сбоку). Все размеры должны быть согласованы.
4. Обратите внимание на обозначения: Убедитесь, что на изображении сечения правильно указаны все необходимые обозначения, такие как размеры, линии разреза и другие важные детали.
5. Сравните изображения: Если у вас есть несколько изображений, проанализируйте каждое из них, применяя вышеуказанные критерии. Выберите то, которое соответствует всем указанным требованиям.

Следуя этим шагам, вы сможете определить, какое из изображений сечения по плоскости А-А выполнено правильно. Если у вас есть конкретные изображения, я могу помочь вам проанализировать их, если вы опишете их содержание.
