Чтобы определить, на каком рисунке изображена гидравлическая трансмиссия, давайте рассмотрим несколько ключевых характеристик, которые помогут нам в этом.

1. Определение гидравлической трансмиссии: Гидравлическая трансмиссия – это система, использующая жидкость (обычно масло) для передачи энергии от одного механизма к другому. Она часто применяется в строительных машинах для управления движением и мощностью.
2. Признаки гидравлической трансмиссии:
   • Наличие гидравлического насоса, который создает давление в системе.
   • Гидравлические цилиндры, которые преобразуют гидравлическую энергию в механическую.
   • Трубопроводы или шланги, по которым циркулирует рабочая жидкость.

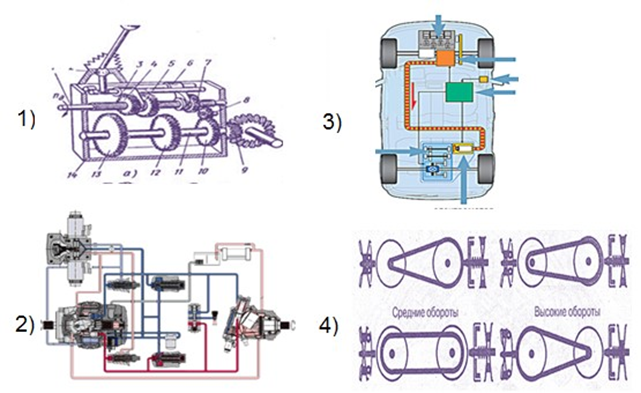

3. Анализ рисунков: Просмотрите все четыре рисунка и обратите внимание на следующие элементы:
   • Ищите изображение насоса – это может быть круглая деталь с входом и выходом для жидкости.
   • Обратите внимание на цилиндры, которые могут быть представлены в виде длинных прямоугольников с поршнями внутри.
   • Проверьте, есть ли трубопроводы или шланги, соединяющие различные части системы.

После анализа всех рисунков, выберите тот, который содержит все или большинство перечисленных элементов. Это и будет рисунок, на котором изображена гидравлическая трансмиссия.
