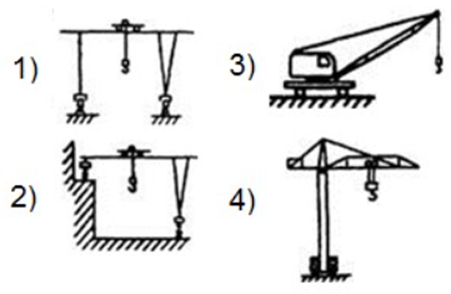

Чтобы определить, на каком рисунке изображена схема портального крана, необходимо знать основные характеристики и элементы, которые отличают портальный кран от других типов кранов.

Портальный кран — это кран, который имеет опоры в виде порталов и может перемещаться по рельсам. Он часто используется на строительных площадках и в складских помещениях для перемещения тяжелых грузов. Рассмотрим основные элементы портального крана:

• Опоры: Портальный кран имеет две вертикальные опоры, которые поддерживают верхнюю балку.
• Верхняя балка: Это горизонтальная часть, которая соединяет две опоры и на которой располагаются механизмы подъема.
• Крановая тележка: Она перемещается вдоль верхней балки и поднимает или опускает груз.
• Рельсы: Портальный кран передвигается по рельсам, которые располагаются на земле.

Теперь, чтобы выбрать правильный рисунок, выполните следующие шаги:

1. Посмотрите на каждый из четырех рисунков и найдите те, которые имеют две вертикальные опоры.
2. Обратите внимание на наличие горизонтальной балки, соединяющей эти опоры.
3. Проверьте, есть ли на рисунке крановая тележка, которая может перемещаться вдоль верхней балки.
4. Убедитесь, что кран изображен на рельсах, что также является характерным признаком портального крана.

Сравнив все эти элементы на рисунках, вы сможете определить, какой из них соответствует схеме портального крана. Если у вас есть конкретные рисунки, предоставьте их, и я помогу вам более точно определить, какой из них является портальным краном.
