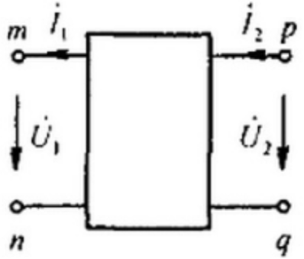

На приведенном рисунке направление токов на схеме соответствует …

• А-форме
• АBCD-форме
• B-форме
• H-форме

Другие предметы Университет Направление токов в электрических цепях направление токов схема электротехники теоретические основы электротехники токи на схеме форма токов электрические схемы анализ схемы электротехнические основы Новый

Для того чтобы определить, какому формату соответствует направление токов на схеме, необходимо учитывать несколько факторов. Давайте разберем каждый из возможных вариантов:

• А-форма: Это может подразумевать, что направление токов идет по определенной логике, но без конкретной схемы сложно точно определить, подходит ли это описание.
• АBCD-форма: Это может означать, что токи следуют определенному циклу или последовательности, возможно, в контексте четырех узлов или элементов. Если на схеме присутствуют четыре ключевых элемента, то этот вариант может быть правильным.
• B-форма: Это может указывать на более простую конфигурацию, возможно, с двумя направлениями тока. Если на схеме всего два направления, то это может быть правильным ответом.
• H-форма: Это может подразумевать, что токи идут в форме буквы "H", что предполагает наличие двух параллельных ветвей. Если на схеме есть такая конфигурация, то это может быть верным вариантом.

Таким образом, чтобы окончательно ответить на вопрос, необходимо внимательно проанализировать схему и определить, как именно расположены элементы и в каком направлении идут токи. Если у вас есть возможность, приведите саму схему, и тогда можно будет дать более точный ответ.
