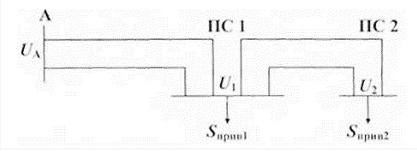

На рисунке изображена двухцепная электропередача 220 кВ (см. рисунок):
Погонные параметры одной цепи: линия А-1 - провод АС 400/51 (Ro = 0,073 Ом/км, Хо = 0,42 Ом/км, Во = 2,701 - 10-6 См/км) длина 90
км; линия 1-2 - провод АС 300/39 (Ro = 0,096 Ом/км, Хо = 0,429 Ом/км, Во = 2,645 • 10-6 См/км) длина 50 км. Мощность, выдаваемая в
сеть с шин источника питания РA = 190 МВт, QA = 75 Мвар; значение нагрузки Р1= 60 МВт, Q1 = 25 Мвар; напряжение на шинах
источника питания UA = 238 кВ. Произведите расчет режима: найдите приведенную мощность подстанции ПС2 и напряжения
подстанций ПС 1 и ПС 2. Укажите правильный ответ.

Другие предметы Университет Расчет режимов электрических сетей электроэнергетические системы электропередача 220 кВ расчет режима подстанции мощности и напряжения провод АС 400/51 провод АС 300/39 параметры линии электропередачи университет электроэнергетика электрические сети подстанции ПС1 и ПС2 Новый

Для решения задачи, нам необходимо выполнить несколько шагов, чтобы найти приведенную мощность подстанции ПС2 и напряжения подстанций ПС1 и ПС2. Давайте разберем этот процесс поэтапно.

Шаг 1: Определение полных мощностей в цепях

• Сначала определим полные мощности в цепях. Для этого используем формулы для вычисления активной и реактивной мощностей.
• Полная мощность S = P + jQ, где P - активная мощность, Q - реактивная мощность.

Шаг 2: Расчет токов в цепях

• Для каждой линии (А-1 и 1-2) необходимо рассчитать токи, используя формулы:
• I = P / (√3 * U), где I - ток, P - мощность, U - напряжение на шинах.
• Для подстанции ПС1:
• P1 = 60 МВт, Q1 = 25 Мвар, U1 = 238 кВ.
• Определим I1, используя активную мощность P1.

Шаг 3: Расчет падений напряжения

• Теперь, зная токи, можно рассчитать падение напряжения на каждой линии:
• Для линии А-1: ΔU1 = I1 * (Ro1 + jXo1) * L1, где L1 - длина линии (90 км).
• Для линии 1-2: ΔU2 = I2 * (Ro2 + jXo2) * L2, где L2 - длина линии (50 км).

Шаг 4: Определение напряжений на подстанциях

• Теперь мы можем найти напряжение на подстанции ПС1:
• U1 = UA - ΔU1.
• И напряжение на подстанции ПС2:
• U2 = U1 - ΔU2.

Шаг 5: Приведенная мощность подстанции ПС2

• Теперь, зная напряжение на подстанции ПС2, можем рассчитать приведенную мощность S2:
• S2 = P2 + jQ2, где P2 и Q2 - это активная и реактивная мощности, которые мы можем определить из условий задачи.

После выполнения всех расчетов, вы сможете получить значения напряжений на подстанциях ПС1 и ПС2, а также приведенную мощность подстанции ПС2. Не забудьте проверить все расчеты на правильность и согласованность с заданными параметрами.
