Давайте разберем, что такое пентод и как он используется в схемах усилителей напряжения, а также рассмотрим, что такое клистроны и их применение.

Пентод — это электронная лампа, которая имеет пять электродов: катод, анод и три управляющих электрода (сетку). Основная функция пентода заключается в усилении электрического сигнала. Сигнал подается на управляющую сетку, и в зависимости от его величины, изменяется ток, проходящий через анод.

Схема усилителя напряжения на пентоде обычно включает следующие элементы:

• Пентод
• Источник питания
• Резисторы для установки рабочей точки
• Конденсаторы для фильтрации и стабилизации напряжения

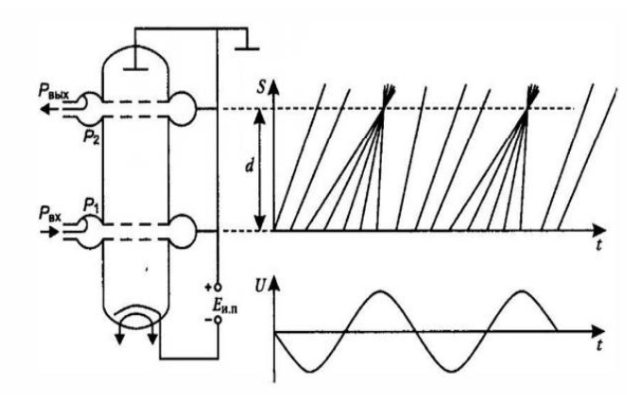

Пролетный клистрон — это тип вакуумного электронного устройства, которое используется для генерации и усиления радиочастотных сигналов. Он работает на принципе взаимодействия электронного пучка с радиочастотным полем. Пролетные клистроны часто применяются в радиолокации и радиосвязи.

Отражательные клистроны отличаются от пролетных тем, что в них используется отражатель, который возвращает электронный пучок обратно к анодной области. Это позволяет увеличить коэффициент усиления и улучшить характеристики устройства. Отражательные клистроны также применяются в различных радиочастотных устройствах.

Эквивалентная схема пентода позволяет упростить анализ его работы. В этой схеме пентод моделируется как комбинация резисторов и источников тока, которые отражают его основные характеристики. Обычно в эквивалентной схеме учитываются:

• Сопротивление анода
• Сопротивление управляющей сетки
• Ток через анод

Таким образом, изучая пентоды и клистроны, мы можем понять, как они работают и как их можно использовать в различных радиотехнических приложениях. Если у вас есть дополнительные вопросы по этой теме, не стесняйтесь спрашивать!
