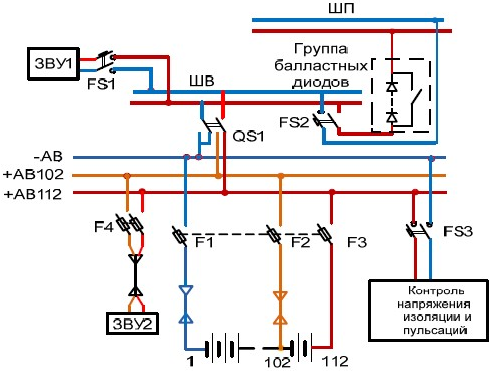

На рисунке представлена…

• схема оперативного постоянного тока с аккумуляторной батареей без дополнительных элементов
• схема оперативного постоянного тока с дополнительными элементами
• схема оперативного переменного тока с аккумуляторной батареей без дополнительных элементов
• схема оперативного переменного тока с дополнительными элементами

Другие предметы Университет Схемы электрических цепей электрические станции подстанции схема постоянного тока аккумуляторная батарея схема переменного тока дополнительные элементы университет электротехники Новый

Для того чтобы правильно проанализировать и понять представленные схемы, давайте разберем основные компоненты и их функции. Важно понимать, что электрические схемы могут различаться по типу тока (постоянный или переменный) и наличию дополнительных элементов.

1. Схема оперативного постоянного тока с аккумуляторной батареей без дополнительных элементов:

• В данной схеме используется аккумуляторная батарея, которая обеспечивает постоянный ток.
• Отсутствие дополнительных элементов означает, что схема проста и состоит только из батареи и нагрузки (например, лампочки).
• Постоянный ток обеспечивает стабильное напряжение и силу тока, что важно для определенных приложений.

2. Схема оперативного постоянного тока с дополнительными элементами:

• В этой схеме также присутствует аккумуляторная батарея, но добавлены дополнительные элементы, такие как выключатели, предохранители или резисторы.
• Эти дополнительные компоненты могут служить для защиты схемы, управления током или изменения его характеристик.
• Схема становится более сложной, но и более функциональной.

3. Схема оперативного переменного тока с аккумуляторной батареей без дополнительных элементов:

• Здесь важно отметить, что аккумуляторные батареи обычно используются для постоянного тока, поэтому такая схема может быть не совсем стандартной.
• Если такая схема представлена, она может включать в себя инвертор, который преобразует постоянный ток в переменный.
• Без дополнительных элементов схема будет простой, но неэффективной для работы с переменным током.

4. Схема оперативного переменного тока с дополнительными элементами:

• В этой схеме используются элементы, позволяющие управлять и контролировать переменный ток, такие как трансформаторы, конденсаторы и резисторы.
• Эти компоненты помогают регулировать напряжение и ток, а также обеспечивают защиту от перегрузок.
• Схема может быть сложной, но это позволяет более эффективно использовать переменный ток в различных приложениях.

Таким образом, при анализе схем важно учитывать тип тока и наличие дополнительных элементов, так как это напрямую влияет на функциональность и применение данных схем в электрических системах. Если у вас есть конкретные вопросы по каждой из схем, не стесняйтесь их задавать!
