Чтобы ответить на вопрос, нужно понять, какие условия характеризуют различные виды рынков труда. Рассмотрим каждый из предложенных вариантов:

1. Спрос на ресурс и предложение ресурса в условиях рынка совершенной конкуренции:

   На рынке совершенной конкуренции большое количество фирм конкурируют друг с другом, и ни одна из них не имеет значительного влияния на цену. Это также относится к рынку труда, где множество работодателей и работников взаимодействуют.

2. Спрос на ресурс в условиях монополии и предложение ресурса в условиях монопсонии:

   Монополия характеризуется наличием одного продавца, который контролирует рынок. Монопсония, наоборот, характеризуется наличием одного покупателя, который диктует условия. В контексте труда, монопсония может означать, что есть один крупный работодатель, контролирующий рынок труда.

3. Спрос на ресурс в условиях рынка совершенной конкуренции и предложение труда на рынке несовершенной конкуренции:

   Это смешанный тип, где спрос на труд формируется в условиях высокой конкуренции, но предложение труда может быть ограничено, например, из-за наличия профсоюзов или других барьеров.

4. Спрос на ресурс и предложение труда на рынке несовершенной конкуренции:

   На рынке несовершенной конкуренции существуют барьеры, которые ограничивают свободное взаимодействие спроса и предложения. Это может быть связано с наличием монополий, олигополий, монопсоний или других факторов.

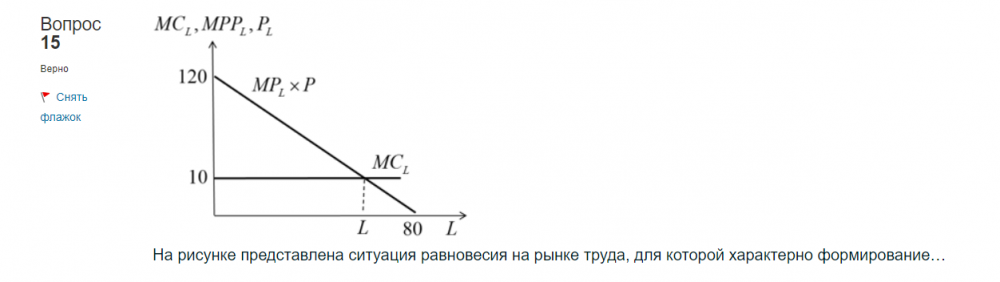

Чтобы определить, какая ситуация представлена на рисунке, необходимо проанализировать, как формируются спрос и предложение на рынке труда. Если на рисунке показано, что множество работодателей и работников взаимодействуют без значительных барьеров, это может свидетельствовать о совершенной конкуренции. Если же показано, что есть ограниченное количество участников или значительные барьеры, это указывает на несовершенную конкуренцию.

Таким образом, чтобы выбрать правильный ответ, нужно внимательно изучить рисунок и определить, какие условия на рынке труда он иллюстрирует.
