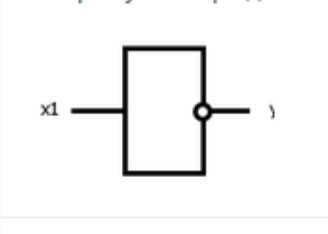

На рисунке представлено условное изображение логического элемента схемы

• ИЛИ-НЕ
• ИЛИ
• И
• НЕ

Другие предметы Университет Логические элементы и схемы логический элемент схема ИЛИ ИЛИ-НЕ информатика университет цифровые схемы логические функции элементы схем основы информатики учебные материалы схемотехника Новый

Логические элементы играют важную роль в цифровой логике и схемотехнике. Рассмотрим логический элемент ИЛИ-НЕИЛИИНЕ (NOR), который является комбинацией логических операций ИЛИ и НЕ.

Определение логического элемента ИЛИ-НЕ (NOR):

Логический элемент ИЛИ-НЕ (NOR) выполняет две основные операции:

• Сначала он осуществляет операцию ИЛИ над входными сигналами.
• Затем результат этой операции инвертируется (то есть, применяется логическое НЕ).

Таблица истинности для NOR:

Чтобы лучше понять, как работает элемент NOR, рассмотрим его таблицу истинности:

Вход A	Вход B	Выход (A NOR B)
0	0	1
0	1	0
1	0	0
1	1	0

Из таблицы видно, что выход элемента NOR будет равен 1 только в том случае, если оба входа равны 0. Если хотя бы один из входов равен 1, выход будет 0.

Применение логического элемента NOR:

Логический элемент NOR является универсальным, что означает, что его можно использовать для построения любых других логических элементов (например, И, ИЛИ, НЕ и т.д.). Это делает его очень полезным в цифровой логике и схемах.

Если у вас есть дополнительные вопросы по этой теме или хотите разобрать конкретные примеры, не стесняйтесь спрашивать!
