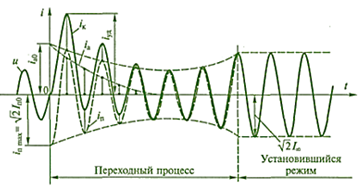

На рисунке приведена кривая…

• изменения тока трехфазного КЗ при максимальном значении апериодической составляющей в цепи, питаемой от шин неизменного напряжения
• изменения тока трехфазного КЗ при максимальном значении апериодической составляющей в цепи синхронного генератора без АРВ
• изменения тока трехфазного КЗ при максимальном значении периодической составляющей в цепи синхронного генератора без АРВ
• изменения тока трехфазного КЗ при максимальном значении апериодической составляющей в цепи синхронного генератора с АРВ

Другие предметы Университет Изменение тока при коротком замыкании в трехфазных системах электрические станции подстанции трехфазное КЗ ток синхронный генератор апериодическая составляющая периодическая составляющая изменения тока университет электрические сети Новый

Вопрос касается анализа изменения тока трехфазного короткого замыкания (КЗ) в различных условиях работы электрической сети, в частности, в зависимости от наличия или отсутствия автоматического регулирования напряжения (АРВ). Давайте рассмотрим каждый из упомянутых случаев более подробно.

1. Изменение тока трехфазного КЗ при максимальном значении апериодической составляющей в цепи, питаемой от шин неизменного напряжения:
   • При коротком замыкании на шинах неизменного напряжения, ток будет резко возрастать из-за падения сопротивления в цепи.
   • Апериодическая составляющая тока (которая возникает сразу после КЗ) будет максимальной, так как она зависит от начального значения тока и индуктивностей.
   • При этом ток будет иметь резкий скачок, достигая пика за короткий промежуток времени.
2. Изменение тока трехфазного КЗ при максимальном значении апериодической составляющей в цепи синхронного генератора без АРВ:
   • Синхронный генератор также будет испытывать резкий рост тока при КЗ, но его поведение будет отличаться из-за инерционных свойств ротора.
   • Без АРВ генератор не сможет автоматически регулировать напряжение, и ток может достигать высоких значений, что может привести к его повреждению.
   • Апериодическая составляющая в этом случае также будет максимальной, но её поведение будет зависеть от реактивной мощности генератора.
3. Изменение тока трехфазного КЗ при максимальном значении периодической составляющей в цепи синхронного генератора без АРВ:
   • Периодическая составляющая тока возникает после апериодической и является результатом взаимодействия генератора с сетью.
   • При отсутствии АРВ, генератор будет работать в условиях нестабильности, что может привести к колебаниям тока.
   • Максимальное значение периодической составляющей может быть ниже, чем у апериодической, но важно учитывать, что она будет иметь определенную частоту.
4. Изменение тока трехфазного КЗ при максимальном значении апериодической составляющей в цепи синхронного генератора с АРВ:
   • При наличии АРВ генератор сможет автоматически регулировать напряжение, что поможет снизить уровень тока при КЗ.
   • Апериодическая составляющая тока при этом будет также максимальной, но благодаря АРВ, система будет более устойчива к колебаниям.
   • Это позволит избежать повреждений оборудования и улучшить общую надежность системы.

Таким образом, каждый из случаев имеет свои особенности, и понимание этих различий позволяет более эффективно управлять электрическими станциями и подстанциями в условиях короткого замыкания.
