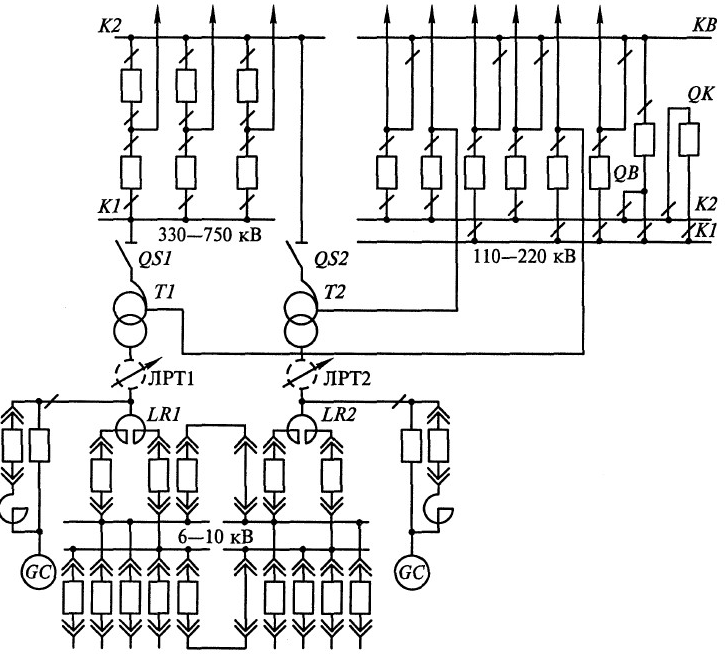

На рисунке приведена схема…

• проходной подстанции
• узловой подстанции
• тупиковой подстанции
• ответвительной подстанции

Другие предметы Университет Схемы подстанций электрические станции подстанции проходная подстанция узловая подстанция тупиковая подстанция ответвительная подстанция схема подстанции университет электротехники Новый

Чтобы ответить на ваш вопрос о том, какая подстанция изображена на схеме, необходимо рассмотреть основные характеристики и функции различных типов подстанций. Давайте разберёмся с каждым из них:

• Проходная подстанция: Эта подстанция предназначена для передачи электроэнергии от одной линии к другой, без изменения напряжения. Она может использоваться для соединения нескольких линий электропередачи.
• Узловая подстанция: Узловая подстанция служит для распределения электроэнергии в разных направлениях. Она может принимать электроэнергию от нескольких источников и перераспределять её на несколько линий. Обычно узловые подстанции имеют трансформаторы для изменения напряжения.
• Тупиковая подстанция: Эта подстанция используется в тех случаях, когда линия электропередачи заканчивается, и электроэнергия распределяется по другим линиям. Она может быть как с трансформацией напряжения, так и без неё.
• Ответвительная подстанция: Ответвительная подстанция предназначена для подключения дополнительных линий к основной линии электропередачи. Она может использоваться для питания населённых пунктов или промышленных объектов.

Теперь, чтобы определить, какая именно подстанция представлена на вашей схеме, вам нужно обратить внимание на ключевые элементы:

1. Посмотрите, сколько линий электропередачи подключено к подстанции.
2. Определите, есть ли трансформаторы и как они расположены.
3. Обратите внимание на направление потоков электроэнергии: происходит ли распределение в разные стороны или только в одном направлении.
4. Проверьте, есть ли возможность подключения дополнительных линий.

Если вы предоставите больше информации о схеме или её особенностях, я смогу помочь вам точнее определить, какой тип подстанции изображён. Надеюсь, это объяснение поможет вам лучше понять различия между подстанциями!
