Давайте разберем ситуацию, когда на участке стержня действует равномерно распределенная нагрузка. Это важный аспект в сопротивлении материалов, и понимание поведения поперечной силы и изгибающего момента на таком участке поможет вам лучше ориентироваться в данной теме.

1. Равномерно распределенная нагрузка:

• Равномерно распределенная нагрузка создает постоянное давление на стержень, что приводит к изменению внутренних сил в нем.

2. Поперечная сила:

• На участке, где действует равномерно распределенная нагрузка, поперечная сила будет изменяться линейно. Это связано с тем, что на каждом маленьком участке стержня накапливается эффект от нагрузки, и с увеличением длины стержня поперечная сила будет расти или убывать.

3. Изгибающий момент:

• Изгибающий момент на этом участке будет изменяться по квадратному закону. Это происходит из-за того, что момент, создаваемый распределенной нагрузкой, накапливается по длине стержня, и его величина зависит от расстояния от опоры до рассматриваемой точки.

4. Эпюры:

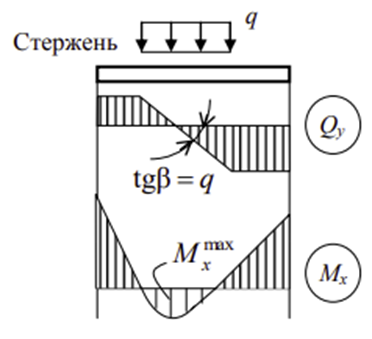

• На эпюре поперечных сил мы увидим линейный график, который будет подниматься или опускаться в зависимости от направления нагрузки.
• На эпюре изгибающих моментов будет наблюдаться парабола, которая имеет форму, напоминающую квадратную функцию. Это связано с тем, что момент накапливается по квадратному закону, и его значение будет изменяться в зависимости от расстояния от опоры.

5. Скачки и переломы:

• Скачок на эпюре поперечных сил будет наблюдаться в местах, где возникают изменения нагрузки, например, при переходе от одного участка к другому (например, в местах опор или при смене типа нагрузки).
• Переломы на эпюре моментов также будут наблюдаться в тех местах, где происходит изменение условий нагрузки или в местах опор.

Таким образом, на участке стержня с равномерно распределенной нагрузкой поперечная сила изменяется линейно, а изгибающий момент изменяется по квадратному закону. Эпюра поперечных сил будет представлять собой линейный график, а эпюра моментов – параболу с возможными переломами в местах изменений нагрузки.
