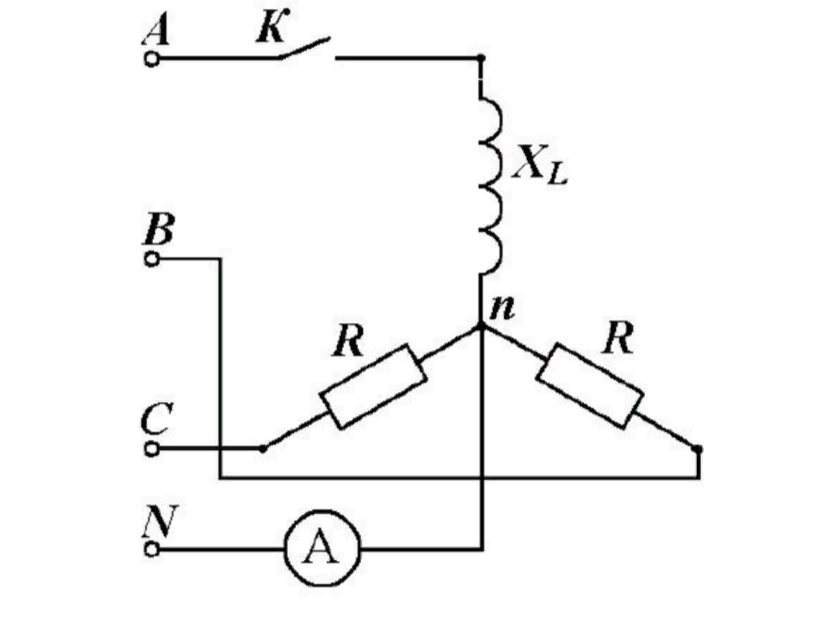

Определите показания прибора в цепи при замкнутом и разомкнутом выключателе, если линейное напряжение Uл=380 В, R=X_L=50 Ом

Другие предметы Университет Тематика: Анализ электрических цепей показания прибора цепь замкнутый выключатель разомкнутый выключатель линейное напряжение электрическое сопротивление электротехника университет расчет электроцепи Новый

Для решения данной задачи необходимо рассмотреть два состояния цепи: при замкнутом и разомкнутом выключателе. В обоих случаях будем использовать закон Ома и основные принципы работы электрических цепей.

1. При замкнутом выключателе:

Когда выключатель замкнут, цепь становится замкнутой, и ток начинает течь. В данном случае у нас есть линейное напряжение Uл = 380 В и сопротивления R = 50 Ом и реактивное сопротивление XL = 50 Ом.

Сначала определим полное сопротивление цепи:

• Полное сопротивление Z можно найти по формуле:
• Z = √(R² + XL²)

Подставим значения:

• Z = √(50² + 50²) = √(2500 + 2500) = √5000 ≈ 70.71 Ом

Теперь найдем ток I в цепи, используя закон Ома:

• I = Uл / Z

Подставим значения:

• I = 380 В / 70.71 Ом ≈ 5.37 А

Теперь, чтобы определить показания прибора, который может измерять ток, мы можем сказать, что при замкнутом выключателе ток в цепи составляет примерно 5.37 А.

2. При разомкнутом выключателе:

Когда выключатель разомкнут, цепь становится разомкнутой, и ток не может течь. В этом случае:

• Ток I в цепи равен 0 А.

Таким образом, показания прибора при разомкнутом выключателе будут равны 0 А.

Итак, подводя итог:

• При замкнутом выключателе: показания прибора ≈ 5.37 А.
• При разомкнутом выключателе: показания прибора = 0 А.
