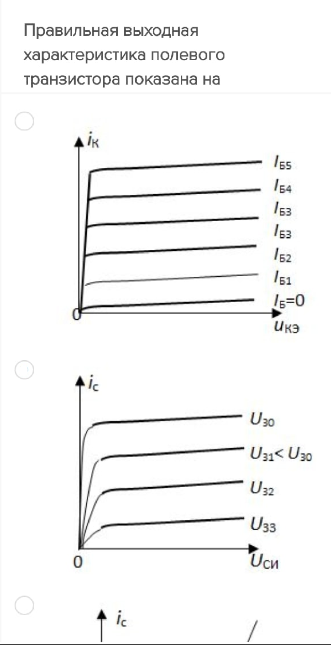

Правильная выходная характеристика полевого транзистора показана на

Другие предметы Университет Выходные характеристики полевых транзисторов правильная выходная характеристика полевой транзистор радиофизика электроника университет характеристики транзисторов выходная характеристика транзистора Новый

Правильная выходная характеристика полевого транзистора (ПТ) представляет собой график, который показывает зависимость тока стока (I_DS) от напряжения стока (V_DS) при различных значениях напряжения затвора (V_GS). Чтобы понять, как выглядит эта характеристика, давайте рассмотрим основные шаги и элементы, которые необходимо учитывать.

1. Определение осей координат:

• Ось X: Напряжение стока (V_DS)
• Ось Y: Ток стока (I_DS)

2. Учет различных режимов работы транзистора:

• Режим насыщения: При определенном значении V_GS, транзистор будет работать в режиме насыщения, где I_DS почти не зависит от V_DS и остается постоянным.
• Режим линейной (или активной) области: В этом режиме I_DS линейно зависит от V_DS, и характеристика будет представлять собой прямую линию.

3. Построение графика:

1. Начните с нуля: При V_DS = 0, I_DS также равен 0.
2. Увеличивайте V_DS: При увеличении V_DS, в зависимости от V_GS, I_DS будет расти в линейной области до достижения точки насыщения.
3. Достигнув точки насыщения: I_DS перестанет значительно изменяться с увеличением V_DS и будет оставаться на уровне, определяемом V_GS.

4. Нанесение различных кривых:

Для каждого значения V_GS (например, V_GS = 2V, 4V, 6V и т.д.) вы должны провести отдельную кривую на графике. Эти кривые будут показывать, как изменяется I_DS при увеличении V_DS.

Таким образом, правильная выходная характеристика полевого транзистора будет представлять собой набор кривых, каждая из которых соответствует определенному значению V_GS, с четким разделением на режимы линейной области и насыщения. График должен быть аккуратно подписан, чтобы было понятно, какие значения V_GS соответствуют каждой кривой.
