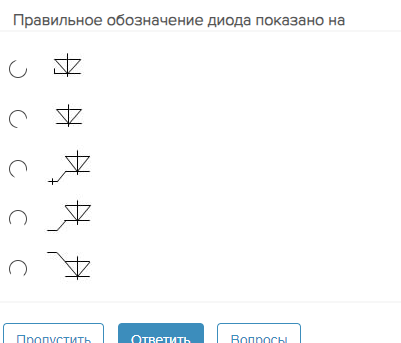

Правильное обозначение диода показано на
Другие предметы Университет Обозначение электронных компонентов правильное обозначение диода диод в электронике обозначение электронных компонентов диоды в схемах как читать схемы электроника для студентов учебник по электронике обозначение диодов в схемах
2025-07-19 17:55:20
Диод — это электронный компонент, который позволяет току течь в одном направлении и блокирует его в противоположном. В электрических схемах диод обозначается специальным символом, который помогает понять его функцию и направление тока.
Правильное обозначение диода в электрической схеме выглядит следующим образом:
- Символ диода состоит из треугольника, указывающего направление тока, и линии, которая обозначает барьер для тока в обратном направлении.
- Треугольник направлен в сторону, в которую ток должен течь, то есть от анода к катоду.
- Линия, которая пересекает треугольник, указывает на катод диода.
Таким образом, символ диода в схеме выглядит как стрелка (треугольник), указывающая на линию. Это обозначение помогает определить, как правильно подключить диод в цепи, чтобы он выполнял свою функцию корректно.
