ПТУ мощностью 100 МВт работает на водяном паре при следующих параметрах: p1 = 13 МПа и t1 = 450 ℃ и p2 = 0,04 бар. Регенеративный подогрев питательной воды осуществляется за счет отбора пара в подогреватель поверхностного типа при p0 = 10 бар. Недогрев питательной воды до температуры насыщения греющего пара равен 4,8 ℃.

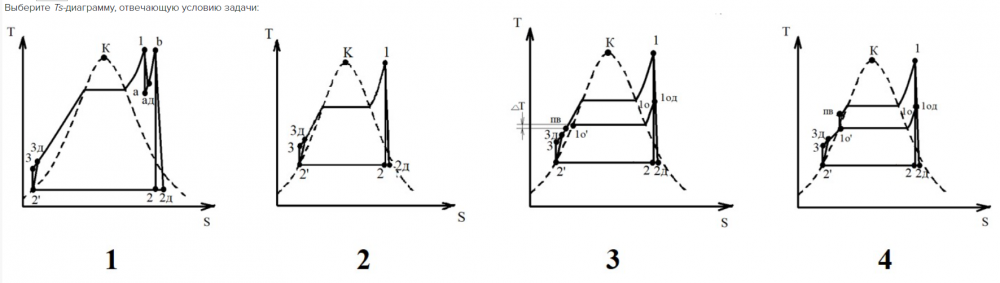

Выберите Ts-диаграмму, отвечающую условию задачи:
Другие предметы Университет Циклы паровых турбин и их характеристики техническая термодинамика ПТУ 100 МВт водяной пар параметры p1 t1 регенеративный подогрев подогреватель поверхностного типа недогрев питательной воды Ts-диаграмма термодинамические процессы инженерные расчеты
2025-09-04 23:53:37
Для решения задачи необходимо проанализировать параметры, указанные в условии, и выбрать соответствующую Ts-диаграмму. Давайте разберем шаги, которые помогут вам понять, как это сделать.
Шаг 1: Определение параметров системы- Мощность ПТУ: 100 МВт
- Первичное давление (p1): 13 МПа
- Первичная температура (t1): 450 ℃
- Вторичное давление (p2): 0,04 бар (что равно 0,004 МПа)
- Давление подогревателя (p0): 10 бар (что равно 1 МПа)
- Недогрев до температуры насыщения: 4,8 ℃
Ts-диаграмма (температура-энтропия) позволяет визуализировать процессы в паровой системе. Вам нужно найти соответствующую диаграмму, которая включает следующие ключевые точки:
- Точка 1 (p1 = 13 МПа, t1 = 450 ℃): Это состояние пара, который поступает в турбину.
- Точка 2 (p2 = 0,04 бар): Это состояние пара после турбины, где происходит конденсация.
- Точка 3 (p0 = 10 бар): Это состояние пара, который используется для подогрева питательной воды.
Для каждой точки необходимо определить состояние пара:
- Для точки 1 (p1 = 13 МПа, t1 = 450 ℃) используем таблицы насыщенного пара, чтобы найти энтропию и другие параметры.
- Для точки 2 (p2 = 0,04 бар) также определяем параметры, используя таблицы, чтобы понять, в каком состоянии находится пар (насыщенный, перегретый, или переохлажденный).
- Для точки 3 (p0 = 10 бар) определяем состояние пара, который будет использоваться для подогрева.
Теперь, когда вы определили ключевые точки, вам необходимо выбрать Ts-диаграмму, которая включает все эти состояния. Ищите диаграмму, на которой:
- Состояние в точке 1 должно находиться в области перегретого пара.
- Состояние в точке 2 должно находиться в области насыщенного пара или конденсата.
- Состояние в точке 3 должно находиться ближе к линии насыщения, с учетом недогрева на 4,8 ℃.
После того как вы проанализируете различные Ts-диаграммы, выберите ту, которая соответствует всем вышеуказанным условиям. Это позволит вам визуализировать процессы и понять, как работает ваша паровая турбина.
