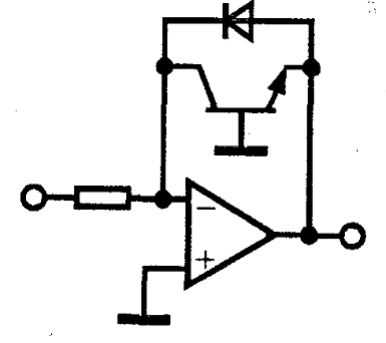

С какой целью введен в схему логарифмирующего преобразователя диод?
- Защитить переход коллектор - база транзистора от пробоя при смене полярности входного сигнала
- Защитить переход эмиттер - база транзистора от пробоя при смене полярности входного сигнала
- Защитить переход эмиттер - база транзистора от пробоя при амплитудной перегрузке
Другие предметы Университет Логарифмирующие преобразователи логарифмирующий преобразователь диод в схеме защита транзистора пробой коллектор база пробой эмиттер база амплитудная перегрузка схемотехника в университете
2025-09-04 00:02:42
Введение диода в схему логарифмирующего преобразователя имеет несколько важных целей, связанных с защитой различных переходов транзистора. Давайте разберем каждую из предложенных целей:
- Защитить переход коллектор - база транзистора от пробоя при смене полярности входного сигнала: Это не является основной целью, так как пробой перехода коллектор-база в основном происходит при высоких напряжениях, а не при смене полярности.
- Защитить переход эмиттер - база транзистора от пробоя при смене полярности входного сигнала: Это также не является основной задачей, так как в большинстве случаев при смене полярности входного сигнала переход эмиттер-база не подвержен критическим воздействиям.
- Защитить переход эмиттер - база транзистора от пробоя при амплитудной перегрузке: Это наиболее правильный ответ. В случае, если входной сигнал имеет слишком большую амплитуду, переход эмиттер-база может быть поврежден. Диод в данной схеме служит для ограничения напряжения, предотвращая пробой этого перехода.
Таким образом, основная цель введения диода в схему логарифмирующего преобразователя заключается в защите перехода эмиттер-база транзистора от пробоя при амплитудной перегрузке. Это позволяет обеспечить надежную работу схемы и защитить транзистор от повреждений.
