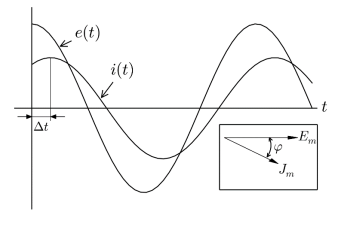

Сдвиг по времени t между током i(t) и напряжением e(t) при известном сдвиге фазы равен:
Другие предметы Университет Временные характеристики электрических цепей сдвиг по времени ток i(t) напряжение e(t) сдвиг фазы электротехника университет ЭлТех анализ сигналов временные характеристики электрические цепи
2025-09-04 13:50:16
Сдвиг по времени между током i(t) и напряжением e(t) в цепи переменного тока можно определить, зная сдвиг фазы между этими двумя величинами. Давайте разберем, как это сделать.
Сначала вспомним, что сдвиг фазы (φ) измеряется в радианах и показывает, насколько одна волна (например, ток) опережает или отстает от другой (например, напряжения).
Чтобы найти сдвиг по времени (t), нам нужно воспользоваться формулой, которая связывает сдвиг фазы и сдвиг по времени. Эта формула выглядит следующим образом:
- t = φ / ω
Где:
- t - сдвиг по времени;
- φ - сдвиг фазы в радианах;
- ω - угловая частота, которая измеряется в радианах в секунду и может быть найдена по формуле ω = 2πf, где f - частота в герцах.
Теперь давайте рассмотрим шаги для нахождения сдвига по времени:
- Определите сдвиг фазы (φ) между током и напряжением. Это значение может быть дано в задаче или получено из графиков.
- Вычислите угловую частоту (ω) по известной частоте (f) цепи, используя формулу ω = 2πf.
- Подставьте значения φ и ω в формулу t = φ / ω, чтобы найти сдвиг по времени.
Таким образом, сдвиг по времени между током и напряжением можно легко рассчитать, если у вас есть необходимая информация о сдвиге фазы и частоте цепи.
