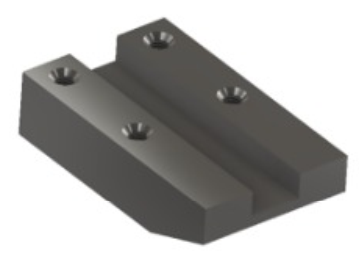

Сколько и каких изображений для данной детали необходимо выполнить на чертеже?

1. один вид и один разрез
2. один разрез
3. два разреза и один вид
4. два вида

Другие предметы Университет Чертежи деталей инженерная графика чертеж детали виды и разрезы количество изображений требования к чертежу Новый

Для того чтобы определить, сколько и каких изображений необходимо выполнить на чертеже детали, важно учитывать следующие аспекты:

• Сложность детали: Если деталь имеет сложную форму или внутренние элементы, может потребоваться больше изображений.
• Требования к документации: В зависимости от стандартов и требований, которые могут варьироваться в зависимости от отрасли или учебного заведения.
• Цель чертежа: Нужно понять, что именно должно быть показано на чертеже: форма, размеры, внутренние конструкции и т.д.

Теперь давайте рассмотрим предложенные варианты:

1. Один вид и один разрез: Этот вариант подходит, если деталь достаточно проста и не требует дополнительных изображений для понимания ее структуры.
2. Один разрез: Этот вариант может быть уместен, если деталь имеет простую форму, и разрез достаточно для отображения ее внутренней структуры.
3. Два разреза и один вид: Этот вариант подходит для более сложной детали, где необходимо показать как внешние, так и внутренние элементы.
4. Два вида: Этот вариант может быть достаточен, если деталь имеет сложную геометрию, но нет необходимости в разрезах для понимания ее структуры.

Таким образом, выбор варианта зависит от конкретной детали и ее сложности. Если деталь имеет сложную внутреннюю структуру, лучше использовать вариант с разрезами. Если же деталь проста, достаточно одного вида или разреза.

Рекомендуется проанализировать саму деталь и ее конструктивные особенности, чтобы выбрать наиболее подходящий вариант изображения на чертеже.
