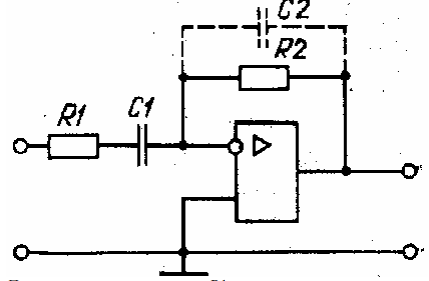

В схемах простейшего дифференциатора важным аспектом является обеспечение частотной устойчивости. Для этого используется специальный элемент, который помогает избежать проблем, связанных с высоким коэффициентом усиления на высоких частотах.

Элемент, обеспечивающий частотную устойчивость дифференциатора:

• Сопротивление (резистор).

Теперь давайте рассмотрим, как именно резистор обеспечивает частотную устойчивость:

1. Снижение коэффициента усиления: Включение резистора в цепь позволяет уменьшить общий коэффициент усиления схемы на высоких частотах. Это помогает предотвратить чрезмерное усиление сигнала, что может привести к нестабильности.
2. Формирование временных задержек: Резистор в сочетании с конденсатором формирует временные задержки, что позволяет сгладить резкие изменения сигнала и уменьшает вероятность возникновения колебаний.
3. Определение частоты среза: Резистор и конденсатор вместе задают частоту среза, выше которой усиление начинает падать. Это помогает ограничить влияние высокочастотных шумов.

Таким образом, добавление резистора в схему дифференциатора является ключевым шагом для обеспечения ее частотной устойчивости и предотвращения возможных проблем с колебаниями и шумами.
