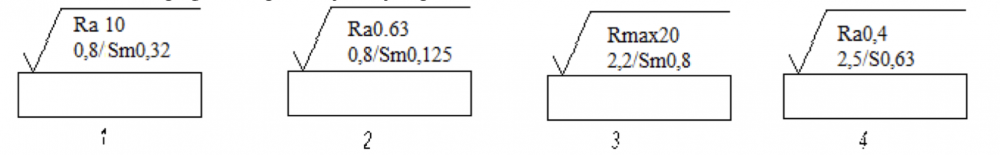

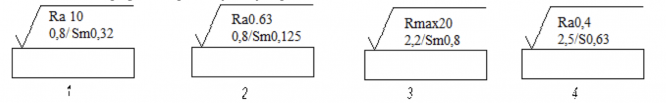

Укажите эскиз детали с нормируемой шероховатостью поверхности по среднему арифметическому отклонению профиля и среднему шагу неровностей

Другие предметы Университет Шероховатость поверхности метрология стандартизация сертификация шероховатость поверхности отклонение профиля шаг неровностей эскиз детали нормируемая шероховатость Новый

Для того чтобы указать эскиз детали с нормируемой шероховатостью поверхности, необходимо понимать, что шероховатость поверхности измеряется по различным параметрам, среди которых среднее арифметическое отклонение профиля (Ra) и средний шаг неровностей (Rz).

Шаги для создания эскиза детали:

1. Выбор детали: Определите, какую именно деталь вы хотите изобразить. Это может быть, например, вал, плита или корпус.
2. Определение шероховатости: Установите требования к шероховатости для данной детали. Например, Ra = 0.8 мкм и Rz = 4 мкм.
3. Создание эскиза: Нарисуйте контур детали. Это может быть сделано вручную или с использованием CAD-программ. Убедитесь, что размеры детали соответствуют требованиям.
4. Добавление шероховатости: На эскизе укажите области, где будет применяться нормируемая шероховатость. Обычно это поверхности, которые будут подвергаться трению или соединению с другими деталями.
5. Обозначение параметров: На эскизе укажите значения Ra и Rz. Например, можно написать "Ra = 0.8 мкм" и "Rz = 4 мкм" рядом с соответствующими поверхностями.
6. Проверка эскиза: Убедитесь, что все размеры и обозначения на эскизе соответствуют стандартам и требованиям к деталям.

После выполнения всех этих шагов у вас получится эскиз детали с нормируемой шероховатостью поверхности. Не забудьте также указать, если есть какие-либо дополнительные требования к обработке поверхности или материалу детали.
