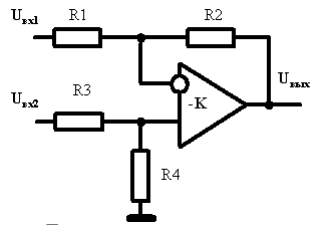

Укажите название схемы
- Инвертирующий усилитель
- Неинвертирующий усилитель
- Дифференциальный измерительный усилитель
Другие предметы Университет Усилители инвертирующий усилитель неинвертирующий усилитель дифференциальный измерительный усилитель схемотехника усилители электрические схемы университетская программа учебные материалы схемы усилителей основы схемотехники
2025-09-04 00:04:22
В данной ситуации мы рассматриваем три типа усилителей, которые имеют различные конфигурации и применения в схемотехнике. Давайте подробно рассмотрим каждую из них:
- Инвертирующий усилитель:
Это схема, в которой входной сигнал подается на инвертирующий вход операционного усилителя (ОУ). Выходной сигнал будет инвертирован относительно входного. Основные характеристики:
- Усиление определяется отношением резисторов: A = -R2/R1, где R1 - резистор на входе, а R2 - резистор на выходе.
- Выходной сигнал имеет обратную фазу по сравнению с входным.
- Неинвертирующий усилитель:
В этой конфигурации входной сигнал подается на неинвертирующий вход ОУ. Выходной сигнал будет иметь ту же фазу, что и входной. Основные характеристики:
- Усиление определяется формулой: A = 1 + (R2/R1).
- Сигнал на выходе совпадает по фазе с входным.
- Дифференциальный измерительный усилитель:
Этот усилитель используется для усиления разности между двумя входными сигналами. Он применяется в различных измерительных устройствах. Основные характеристики:
- Схема позволяет подавлять общий шум и помехи, которые могут быть на обоих входах.
- Усиление определяется как: A = (R2/R1) * (R4/R3), где R1, R2, R3 и R4 - резисторы в схеме.
Таким образом, каждый из этих усилителей имеет свои уникальные особенности и предназначение в схемотехнике. Выбор схемы зависит от конкретной задачи, которую необходимо решить.
