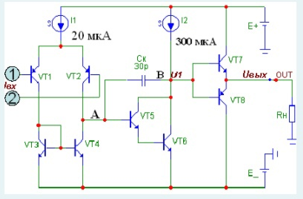

Укажите номер инвертирующего входа на приведенной схеме операционного усилителя
Другие предметы Университет Операционные усилители инвертирующий вход операционный усилитель схемотехника университет электроника схемы усилителей входные параметры анализ схемы учебные материалы инженерные дисциплины
2025-09-03 23:44:26
Чтобы определить номер инвертирующего входа на схеме операционного усилителя, необходимо понимать, как устроен этот элемент. Операционный усилитель имеет два входа: инвертирующий и неинвертирующий.
Инвертирующий вход обычно обозначается знаком «-», а неинвертирующий вход знаком «+». В большинстве схем инвертирующий вход находится слева, а неинвертирующий — справа. Однако, в зависимости от конкретной схемы, расположение может варьироваться.
Для того чтобы точно указать номер инвертирующего входа, выполните следующие шаги:
- Посмотрите на схему операционного усилителя.
- Найдите входы, которые помечены символами «-» и «+».
- Убедитесь, что вы правильно идентифицировали инвертирующий вход (с символом «-»).
- Определите, где находится инвертирующий вход относительно других компонентов схемы.
Если вы видите, что инвертирующий вход находится слева и обозначен «-», то это и есть инвертирующий вход. Обычно в схемах операционного усилителя инвертирующий вход имеет номер 2, а неинвертирующий — номер 3. Однако, всегда лучше проверить конкретную схему, чтобы убедиться в правильности.
Таким образом, если вы видите обозначение «-» на схеме, это и есть инвертирующий вход, и его номер обычно 2. Если у вас есть конкретная схема, вы можете указать ее, и я помогу вам более точно определить номер инвертирующего входа.
