Резонансная кривая тока в электрических цепях является важным понятием, особенно в контексте анализа реактивных цепей, таких как RLC-цепи (сопротивление, индуктивность и ёмкость). Чтобы понять, как она формируется и что она из себя представляет, давайте рассмотрим основные шаги и принципы, касающиеся резонанса.

Резонанс в электрической цепи происходит, когда реактивные элементы (индуктивность и ёмкость) компенсируют друг друга, что приводит к максимальному току в цепи при определенной частоте. Эта частота называется резонансной частотой.

Резонансная частота (f0) для RLC-цепи может быть вычислена по формуле:

• f0 = 1 / (2 * π * √(L * C)),

где L - индуктивность в Генри, C - ёмкость в Фарадах.

Для построения резонансной кривой тока вам нужно выполнить следующие шаги:

1. Измерьте или задайте значения сопротивления (R), индуктивности (L) и ёмкости (C) в вашей цепи.
2. Вычислите резонансную частоту (f0) с использованием приведенной выше формулы.

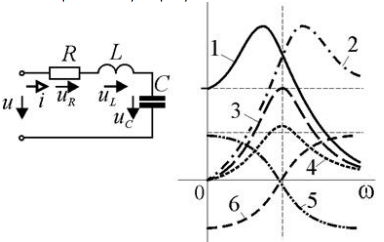

3. Постройте график зависимости тока (I) от частоты (f). Для этого вам нужно будет вычислить значение тока для различных частот.
4. На графике вы увидите, что при частоте f0 ток достигает максимального значения, а при частотах ниже и выше f0 ток уменьшается. Это и есть резонансная кривая тока.

На резонансной кривой можно наблюдать следующие ключевые моменты:

• Максимум тока происходит при резонансной частоте.
• На кривой могут быть видны затухания, если в цепи присутствует сопротивление.
• Ширина резонансного пика зависит от качества цепи, которое определяется добротностью (Q) системы.

Таким образом, резонансная кривая тока является важным инструментом для анализа поведения электрических цепей и позволяет понять, как различные параметры влияют на ток в цепи. Если у вас есть конкретные значения для R, L и C, мы можем рассчитать резонансную частоту и построить кривую вместе!
