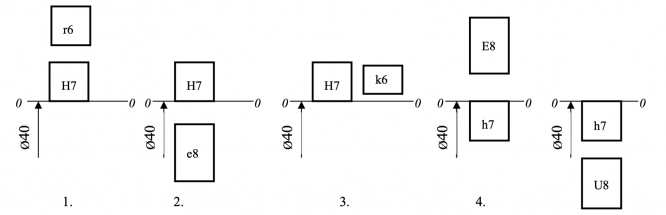

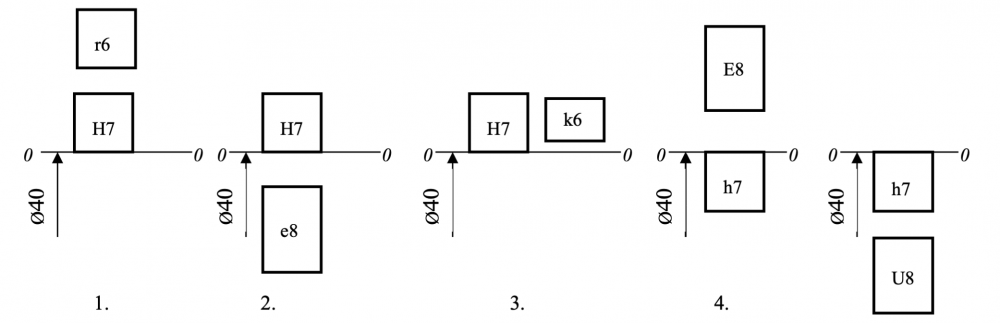

Укажите схему расположения полей допусков посадки с зазором в системе вала:

Другие предметы Университет Допуски и посадки метрология стандартизация сертификация университет поля допусков посадка с зазором схема расположения система вала Новый

В системе вала, где необходимо учитывать допуски посадки с зазором, важно правильно расположить поля допусков для вала и втулки. Это необходимо для обеспечения необходимого зазора между ними, что влияет на функциональность механизма. Рассмотрим схему расположения полей допусков.

1. Определение типов посадок: Сначала необходимо определить, какой тип посадки будет использоваться: свободная, переходная или натяжная. В данном случае мы рассматриваем свободную посадку с зазором.
2. Определение допусков: Для вала и втулки определяются верхние и нижние пределы размеров. Например, для вала может быть задан допуск 20H7, а для втулки - 20g6.
3. Расположение полей допусков:
   • Поле допусков вала:
     • Нижний предел: 20 - 0,021 мм
     • Верхний предел: 20 - 0,015 мм
   • Поле допусков втулки:
     • Нижний предел: 20 - 0,015 мм
     • Верхний предел: 20 - 0,025 мм
4. Расчет зазора: Зазор определяется как разница между верхним пределом втулки и нижним пределом вала. В данном случае это будет: (20 - 0,025) - (20 - 0,021) = 0,004 мм. Это означает, что зазор между валом и втулкой будет составлять 0,004 мм.

Таким образом, схема расположения полей допусков посадки с зазором в системе вала позволяет обеспечить необходимую работу механизма, предотвращая заклинивание и обеспечивая свободное вращение вала.
