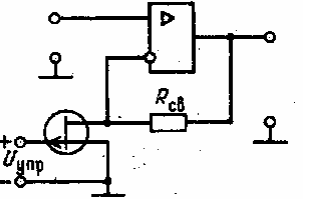

Укажите схему, в которой возможна плавная регулировка усиления
Другие предметы Университет Усилительные схемы плавная регулировка усиления схемотехника усилительные схемы университет схемы регулировки схемотехнические решения проектирование схем электронные схемы усиление сигнала
2025-09-04 00:27:48
Для плавной регулировки усиления в схемах усилителей часто используют различные методы. Одним из наиболее распространенных является использование потенциометра в обратной связи. Рассмотрим схему, которая позволяет осуществлять плавную регулировку усиления.
Схема с операционным усилителем и потенциометром:
- Используем операционный усилитель (ОУ) в конфигурации неинвертирующего усилителя.
- Подключаем входной сигнал к неинвертирующему входу ОУ.
- В качестве резистора обратной связи используем потенциометр, который будет регулировать величину обратной связи.
- Второй резистор, подключенный к инвертирующему входу, фиксированного значения, создаст необходимую разницу потенциалов.
Принцип работы:
- Когда мы изменяем сопротивление потенциометра, изменяется уровень обратной связи.
- Это, в свою очередь, меняет коэффициент усиления схемы.
- Таким образом, мы можем плавно регулировать усиление выходного сигнала.
Преимущества данной схемы:
- Плавная регулировка без скачков.
- Простота реализации.
- Широкий диапазон регулировки усиления.
В результате, использование операционного усилителя с потенциометром в обратной связи является эффективным способом для достижения плавной регулировки усиления в различных электронных устройствах.
