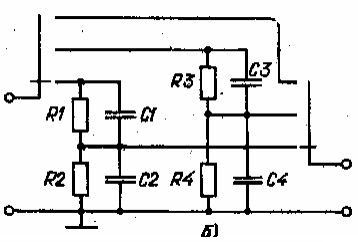

Укажите схему высокоомного делителя напряжения
Другие предметы Университет Высокоомный делитель напряжения высокоомный делитель напряжения схема делителя напряжения схемотехника университет схемотехника электрические схемы делитель напряжения схема элементы схемы делителя анализ схемы делителя
2025-09-04 00:28:05
Высокоомный делитель напряжения представляет собой простую электрическую схему, которая используется для получения с помощью двух резисторов меньшего напряжения, чем напряжение источника. Давайте рассмотрим, как выглядит эта схема и как она работает.
Схема высокоомного делителя напряжения:- Предположим, у нас есть источник напряжения Vс.
- Схема состоит из двух резисторов: R1 и R2.
- Резистор R1 соединен с положительным выводом источника, а резистор R2 соединен с землей (отрицательным выводом источника).
- Соединение между резисторами R1 и R2 является точкой, где мы будем измерять выходное напряжение Vвых.
Схема может быть изображена следующим образом:
- Vс --- R1 --- Vвых --- R2 --- Земля
Теперь давайте разберем, как работает высокоомный делитель напряжения.
Принцип работы:- Когда к резисторам подводится напряжение Vс, ток начинает течь через резисторы R1 и R2.
- Согласно закону Ома, напряжение на каждом резисторе зависит от его сопротивления.
- Выходное напряжение Vвых между резисторами можно вычислить по формуле:
- Vвых = (R2 / (R1 + R2)) * Vс
Таким образом, изменяя значения резисторов R1 и R2, мы можем получить нужное нам выходное напряжение Vвых. Высокоомный делитель напряжения часто используется в схемах, где требуется минимальное потребление тока и высокая входная импеданс.
