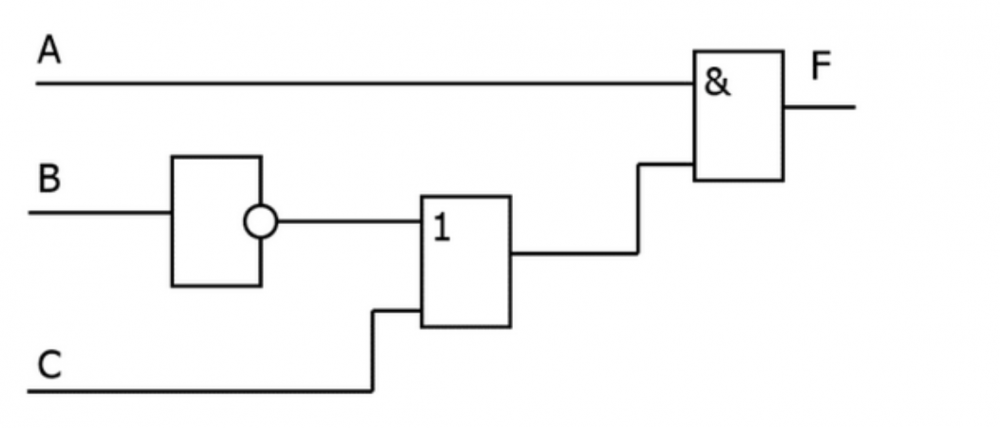

На входе логической схемы при F=1 возможна следующая комбинация сигналов (А, В, С) ...

• (0 1 1)
• (1 0 0)
• (1 1 0)

Другие предметы Колледж Логические схемы и алгебра логики логическая схема входные сигналы комбинации сигналов информатика колледж F=1 А В С цифровая логика учебный материал анализ схемы колледж информатика Новый

Чтобы понять, какие комбинации сигналов (А, В, С) приводят к выходу F = 1, давайте рассмотрим данные комбинации:

• (0, 1, 1)
• (1, 0, 0)
• (1, 1, 0)

Теперь проанализируем каждую из этих комбинаций:

1. Комбинация (0, 1, 1): Здесь A = 0, B = 1, C = 1. Это означает, что сигнал A выключен, а сигналы B и C включены.
2. Комбинация (1, 0, 0): В этой комбинации A = 1, B = 0, C = 0. Это означает, что сигнал A включен, а сигналы B и C выключены.
3. Комбинация (1, 1, 0): Здесь A = 1, B = 1, C = 0. Это означает, что сигналы A и B включены, а сигнал C выключен.

Теперь давайте подытожим, какие значения сигналов приводят к тому, что выход F равен 1:

• F = 1 при A = 0, B = 1, C = 1
• F = 1 при A = 1, B = 0, C = 0
• F = 1 при A = 1, B = 1, C = 0

Таким образом, выход F будет равен 1 для указанных комбинаций сигналов. Если у вас есть дополнительные вопросы или нужно прояснить какие-то моменты, не стесняйтесь спрашивать!
