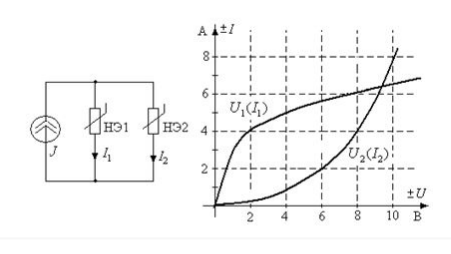

Два нелинейных элемента, вольтамперная характеристика которых задана на рисунке, соединены параллельно. Ток источника на входе J= 6 А. Определить напряжение на нелинейных элементах.
- = 16,5 В
- = 4 В
- = 8 В
Другие предметы Университет Нелинейные электрические цепи электротехника нелинейные элементы вольтамперная характеристика параллельное соединение ток источника напряжение на элементах расчет напряжения задания по электротехнике университетская программа электрические цепи
2025-07-20 11:10:56
Для решения задачи о двух нелинейных элементах, соединенных параллельно, с заданным током источника J=6 А, необходимо следовать нескольким шагам.
Шаг 1: Понимание параллельного соединенияПри параллельном соединении элементов напряжение на каждом элементе одинаково и равно напряжению источника. Суммарный ток, который проходит через соединение, равен сумме токов, проходящих через каждый из элементов.
Шаг 2: Определение токов через элементыПусть I1 и I2 - токи, проходящие через первый и второй нелинейные элементы соответственно. Тогда можно записать следующее уравнение:
- I1 + I2 = J = 6 А
Вольтамперная характеристика каждого элемента показывает зависимость тока от напряжения. Для каждого элемента можно записать:
- Для первого элемента: I1 = f(U)
- Для второго элемента: I2 = g(U)
где U - напряжение на элементах (так как они соединены параллельно, напряжение одинаково для обоих).
Шаг 4: Определение напряжения на элементахТеперь нам нужно определить, какое значение напряжения U соответствует сумме токов I1 и I2, равной 6 А. Для этого необходимо использовать вольтамперные характеристики, которые, как правило, представлены графически. Из графика можно определить, какие значения тока соответствуют заданным напряжениям.
Шаг 5: Проверка значенийВ соответствии с заданными значениями напряжений:
- U1 = 16,5 В
- U2 = 4 В
- U3 = 8 В
Теперь нужно проверить, какие из этих значений могут дать в сумме ток 6 А. Например, если:
- При U = 16,5 В ток I1 = 3 А
- При U = 16,5 В ток I2 = 3 А
Тогда:
- I1 + I2 = 3 А + 3 А = 6 А
Таким образом, напряжение на нелинейных элементах будет равно 16,5 В, так как это значение соответствует условиям задачи и дает необходимую сумму токов.
