Для того чтобы определить, какой тип системы автоматического регулирования (САР) изображен на схеме, необходимо проанализировать основные характеристики каждого из предложенных типов. Давайте рассмотрим их по порядку:

• САР по отклонению: Этот тип системы реагирует на отклонение регулируемой величины от заданного значения. Он работает на основе сравнения текущего значения с эталоном и корректирует действие для устранения этого отклонения.
• САР по возмущению: Данная система предназначена для компенсации внешних возмущений, которые могут влиять на регулируемую величину. Она нацелена на поддержание стабильного состояния системы, несмотря на изменения внешних условий.
• Комбинированная САР: Этот тип системы объединяет элементы обоих предыдущих типов. Она может одновременно учитывать как отклонения от заданного значения, так и внешние возмущения, что делает её более универсальной и адаптивной.

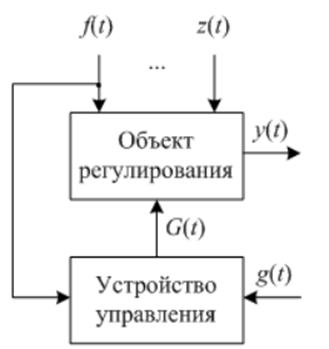

Теперь, чтобы определить тип САР, изображенный на вашей схеме, вам нужно обратить внимание на следующие аспекты:

1. Наличие эталона: Если на схеме показан элемент, который сравнивает текущее значение с заданным, это может указывать на САР по отклонению.
2. Возмущения: Если схема содержит элементы, которые реагируют на изменения внешних условий, это может быть признаком САР по возмущению.
3. Комбинированные элементы: Если на схеме присутствуют компоненты, которые учитывают как отклонение, так и возмущения, то это будет комбинированная САР.

Таким образом, внимательно проанализировав схему и определив, какие элементы присутствуют и как они взаимодействуют, вы сможете точно определить тип системы автоматического регулирования. Если у вас есть возможность предоставить изображение схемы, это значительно упростит процесс анализа.
