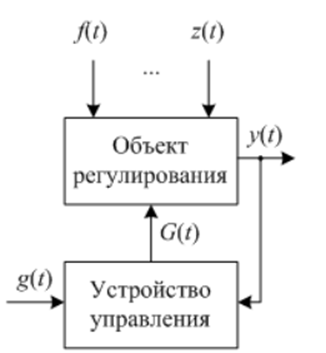

Чтобы определить, какой тип системы автоматического регулирования (САР) изображен на схеме, необходимо понимать основные характеристики каждого из типов. Давайте рассмотрим их подробнее.

1. САР по отклонению: Этот тип используется для регулирования отклонений выходной величины от заданного значения. Он работает на основе сравнения фактического значения с эталонным и корректирует систему для минимизации этого отклонения.
2. САР по возмущению: Данный тип системы предназначен для компенсации внешних возмущений, которые могут влиять на работу системы. Он реагирует на изменения в условиях окружающей среды или на изменения других параметров, чтобы поддерживать стабильность выходной величины.
3. Комбинированная САР: Эта система сочетает в себе элементы обоих предыдущих типов и может одновременно регулировать как отклонения, так и возмущения. Это делает ее более универсальной и эффективной в сложных системах.

Теперь, чтобы ответить на вопрос о том, какой тип САР изображен на схеме, вам нужно обратить внимание на следующие аспекты:

• Если на схеме показано, что система реагирует на разницу между заданным и фактическим значением, то это САР по отклонению.
• Если система демонстрирует способность компенсировать внешние возмущения, то это САР по возмущению.
• Если на схеме видно, что система одновременно учитывает и отклонения, и возмущения, то это комбинированная САР.

Таким образом, внимательно изучив схему и проанализировав, как именно система реагирует на изменения, вы сможете определить ее тип.
