Давайте разберем, что такое линия 1, скоростная высота, линия полного напора, потери напора и геометрическая высота в контексте гидравлических машин.

1. Линия 1

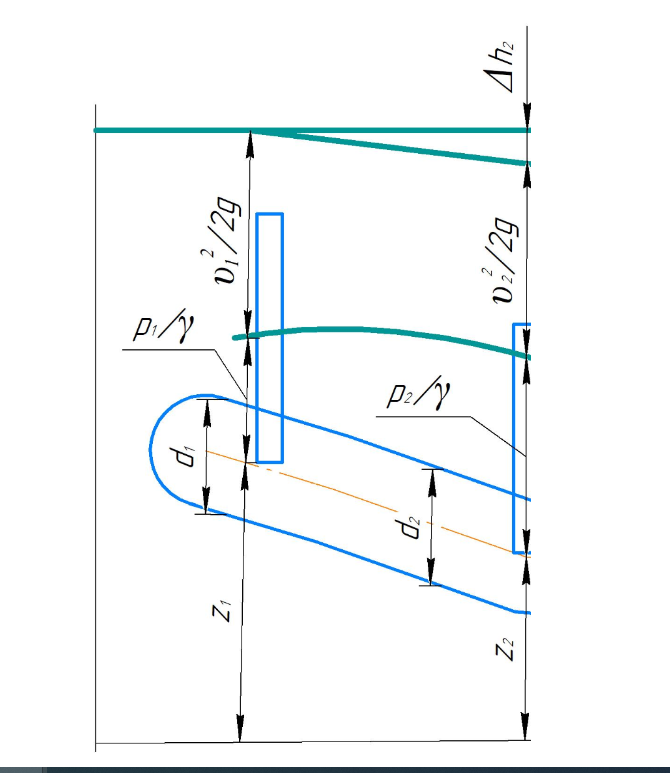

Линия 1 может представлять собой графическое изображение, на котором отображаются различные параметры потока жидкости в гидравлической системе. Это может быть диаграмма, показывающая изменения давления, скорости и высоты в зависимости от расстояния вдоль потока.

2. Скоростная высота (Hc)

Скоростная высота – это высота, на которую могла бы подняться жидкость, если бы вся кинетическая энергия потока преобразовалась в потенциальную. Она определяется по формуле:

• Hc = v² / (2g),

где v – скорость потока, g – ускорение свободного падения.

3. Линия полного напора (Hп)

Линия полного напора показывает суммарный напор в системе, который включает статический, динамический и давление. Полный напор можно представить как сумму геометрической высоты, скоростной высоты и потерь напора:

• Hп = Hг + Hc - Hпотери.

4. Потери напора (Hпотери)

Потери напора возникают из-за трения и других факторов, влияющих на движение жидкости. Они могут быть вызваны:

• Трением по стенкам трубопровода.
• Изменением направления потока.
• Элементами системы, такими как клапаны и фильтры.

Потери напора можно рассчитать с помощью различных методов, включая уравнение Дарси-Вейсбаха.

5. Геометрическая высота (Hг)

Геометрическая высота – это высота, на которую жидкость поднимается в системе без учета потерь. Она измеряется от уровня жидкости до точки, где мы хотим определить давление или напор.

Таким образом, все эти параметры взаимосвязаны и помогают понять, как жидкость движется через систему и какие факторы влияют на ее поведение. Если у вас есть конкретные вопросы по каждому из этих понятий или их расчетам, пожалуйста, задавайте!
