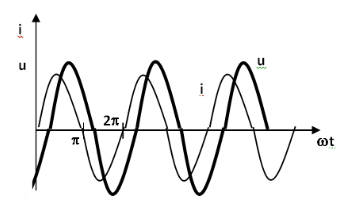

На рисунке приведены кривые изменения мгновенных значений тока и напряжения во времени. Определить характер нагрузки
- Активно-индуктивный
- Индуктивный
- Активно-емкостной
- Емкостной
Другие предметы Университет Анализ электрических цепей характер нагрузки активно-индуктивный индуктивный активно-емкостной емкостной электротехника университет кривые тока и напряжения
2025-08-29 06:37:05
Чтобы определить характер нагрузки по кривым изменения мгновенных значений тока и напряжения во времени, необходимо проанализировать их взаимное положение и фазовый сдвиг.
Следуйте этим шагам:
- Изучите графики: Посмотрите на графики тока и напряжения. Обратите внимание, как они изменяются во времени. Важно понять, какое из значений (ток или напряжение) достигает максимума первым.
- Определите фазовый сдвиг: Если ток достигает максимума раньше, чем напряжение, это указывает на индуктивную нагрузку. Если же напряжение опережает ток, то это характерно для емкостной нагрузки. Если оба графика достигают максимумов одновременно, то это активная нагрузка.
- Классификация нагрузки:
- Если ток опережает напряжение (фазовый сдвиг положителен), то нагрузка активно-индуктивная.
- Если ток отстает от напряжения (фазовый сдвиг отрицателен), то нагрузка активно-емкостная.
- Если оба графика совпадают по фазе, то это активная нагрузка.
Таким образом, для окончательного ответа вам нужно определить, какой из графиков (тока или напряжения) достигает максимума первым, и на основе этого сделать вывод о характере нагрузки.
