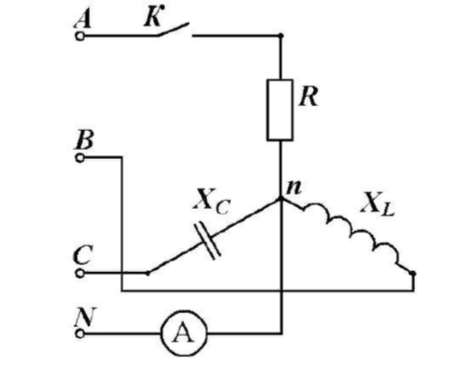

Определите показания прибора в цепи при замкнутом и разомкнутом выключателе, если линейное напряжение Uл=220 В, R=X_L=X_c=100 Ом

Другие предметы Университет Анализ электрических цепей показания прибора цепь замкнутый выключатель разомкнутый выключатель линейное напряжение R xL xC 220 В 100 Ом Новый

Для решения задачи начнем с анализа электрической цепи при различных состояниях выключателя: замкнутом и разомкнутом. Рассмотрим каждый случай по отдельности.

1. При разомкнутом выключателе:

Когда выключатель разомкнут, цепь прерывается, и ток не может протекать. В этом случае:

• Ток I = 0 А (так как цепь разомкнута).
• Следовательно, напряжение на приборе также будет равно 0 В.

Таким образом, при разомкнутом выключателе показания прибора составят 0 В.

2. При замкнутом выключателе:

Теперь рассмотрим случай, когда выключатель замкнут. В этом случае цепь замкнута, и ток может протекать. У нас есть линейное напряжение Uл = 220 В, сопротивление R = 100 Ом, индуктивное сопротивление XL = 100 Ом и ёмкостное сопротивление Xc = 100 Ом.

Для определения тока в цепи, сначала найдем полное сопротивление Rс:

• Суммарное реактивное сопротивление: X = XL - Xc = 100 Ом - 100 Ом = 0 Ом.
• Полное сопротивление цепи: Rс = R + X = 100 Ом + 0 Ом = 100 Ом.

Теперь можем рассчитать ток в цепи по закону Ома:

• Ток I = Uл / Rс = 220 В / 100 Ом = 2.2 А.

Теперь, чтобы определить показания прибора, нужно учесть, что прибор будет показывать напряжение на своем сопротивлении. В данном случае, так как ток равномерно распределяется по цепи, напряжение на приборе будет равно линейному напряжению:

• Uприбора = I * R = 2.2 А * 100 Ом = 220 В.

Таким образом, при замкнутом выключателе показания прибора составят 220 В.

Итоги:

• При разомкнутом выключателе: 0 В.
• При замкнутом выключателе: 220 В.
