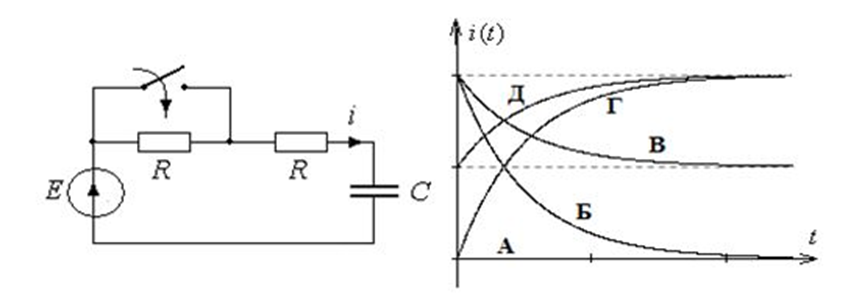

Чтобы указать кривую переходного тока i(t) после коммутации, необходимо понять, что происходит в цепи в момент переключения, и как это влияет на ток. Давайте разберемся в общем случае, когда в цепи присутствует индуктивность и/или емкость, так как именно эти элементы определяют характер переходных процессов.

1. Анализ цепи до коммутации: Определите, какова была цепь до момента переключения. Это важно для понимания начальных условий, таких как начальный ток через индуктивность или начальное напряжение на конденсаторе.
2. Определение новых условий: Проанализируйте, как изменилась цепь после коммутации. Это может включать изменение напряжения источника, переключение резисторов, индуктивностей или конденсаторов.
3. Запись дифференциального уравнения: На основе новой схемы составьте дифференциальное уравнение, описывающее поведение тока i(t). Обычно это уравнение второго порядка для RL, RC или RLC цепей.
4. Решение уравнения: Решите полученное дифференциальное уравнение. Это может включать нахождение общего и частного решений, а также применение начальных условий для нахождения констант интегрирования.
5. Анализ решения: Решение уравнения даст вам математическое выражение для i(t),которое описывает, как ток изменяется с течением времени. В зависимости от параметров цепи, это может быть экспоненциальный рост или спад, колебания и т.д.

Варианты АБВГД могут представлять собой различные формы кривых, такие как:

• А: Экспоненциальный спад (характерно для разрядки конденсатора через резистор).
• Б: Экспоненциальный рост (например, зарядка конденсатора).
• В: Затухающие колебания (в RLC цепи).
• Г: Постоянный ток (в установившемся режиме).
• Д: Другой вид (например, линейная зависимость или сложная форма).

Таким образом, чтобы указать правильную кривую, необходимо выполнить анализ, описанный выше, и сопоставить полученное выражение для i(t) с предложенными вариантами.
