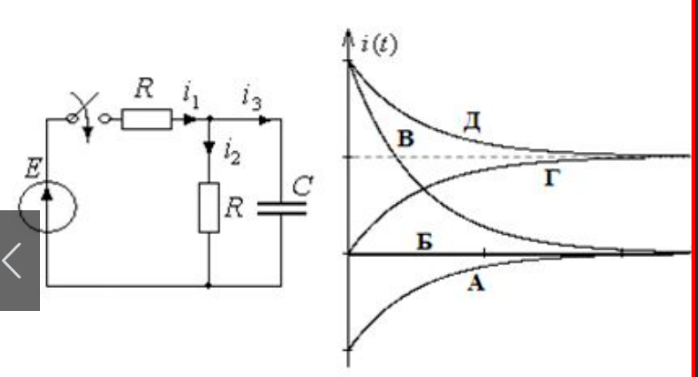

Указать кривую переходного тока /(t) после коммутации.

• A
• Б
• B
• Д
• Другой ответ

Другие предметы Университет Переходные процессы в электрических цепях кривая переходного тока переходный ток коммутация электротехника университет АББ анализ переходного тока электрические цепи временные характеристики управление током Новый

Для определения кривой переходного тока после коммутации в электрических цепях, необходимо рассмотреть несколько ключевых аспектов. Давайте разберем основные шаги, которые помогут вам понять, как построить эту кривую.

Шаг 1: Определение параметров цепи

• Выясните, какие элементы входят в цепь (резисторы, индуктивности, конденсаторы).
• Определите значения этих элементов, такие как сопротивление (R), индуктивность (L) и емкость (C).
• Установите, какая именно коммутация происходит (например, замыкание или размыкание цепи).

Шаг 2: Анализ переходного процесса

• После коммутации в цепи возникает переходный процесс, который можно описать с помощью дифференциальных уравнений.
• Для индуктивной цепи, например, переходный ток может быть описан уравнением: I(t) = I0 * (1 - e^(-Rt/L)), где I0 - установившийся ток, R - сопротивление, L - индуктивность.

Шаг 3: Построение кривой

• На графике по оси X отложите время (t), а по оси Y - ток (I).
• Нанесите точки, соответствующие значениям тока в разные моменты времени, используя полученную формулу.
• Соедините точки, чтобы получить плавную кривую переходного тока.

Шаг 4: Анализ результатов

• Изучите полученную кривую: как быстро достигается установившееся значение тока, есть ли пики или провалы.
• Понимание поведения тока в переходный период поможет вам в дальнейшем анализе и проектировании электрических цепей.

Таким образом, кривая переходного тока после коммутации будет зависеть от характеристик элементов цепи и типа коммутации. Если вам нужно более конкретное решение для определенной задачи, пожалуйста, предоставьте дополнительные данные о цепи.
