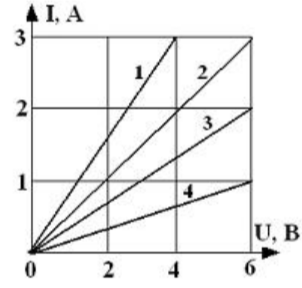

Через лампу, подключенную к источнику тока с ЭДС 8В и внутренним сопротивлением 1Ом протекает ток 2А. Зависимость тока от приложенного к лампе напряжения показана на графике …
- 3
- 4
- 1
- 2
Другие предметы Колледж Электрические цепи физика колледж закон Ома ЭДС внутреннее сопротивление ток в цепи график зависимости Лампа электрический ток источники тока учебные материалы по физике Новый
2025-08-25 21:15:48
Для решения данной задачи сначала необходимо понять, что мы имеем. У нас есть источник тока с ЭДС (электродвижущей силой) 8 В и внутренним сопротивлением 1 Ом. Также известно, что через лампу протекает ток 2 А.
Шаг 1: Определим напряжение на источнике тока.
- ЭДС источника равна 8 В.
- Внутреннее сопротивление источника равно 1 Ом.
- Ток, протекающий через источник, равен 2 А.
Теперь можем рассчитать падение напряжения на внутреннем сопротивлении источника. Для этого используем закон Ома:
Uвнутреннее = I * Rвнутреннее, где:
- I - ток (2 А),
- Rвнутреннее - внутреннее сопротивление (1 Ом).
Подставляем значения:
Uвнутреннее = 2 А * 1 Ом = 2 В.
Шаг 2: Найдем напряжение на лампе.
Напряжение на лампе можно найти, вычитая падение напряжения на внутреннем сопротивлении из ЭДС источника:
Uлампы = ЭДС - Uвнутреннее = 8 В - 2 В = 6 В.
Шаг 3: Подтверждение зависимости тока от напряжения.
Теперь мы можем проанализировать, как ток зависит от напряжения на лампе. График зависимости тока от напряжения будет показывать, как меняется ток при изменении напряжения на лампе.
Если напряжение на лампе увеличивается, то, согласно закону Ома, ток также будет увеличиваться, если сопротивление лампы остается постоянным.
Таким образом, мы получили, что при заданных условиях напряжение на лампе составляет 6 В, а ток через лампу равен 2 А. Это может быть использовано для построения графика зависимости тока от напряжения, где мы можем отметить точку (6 В, 2 А) на графике.
